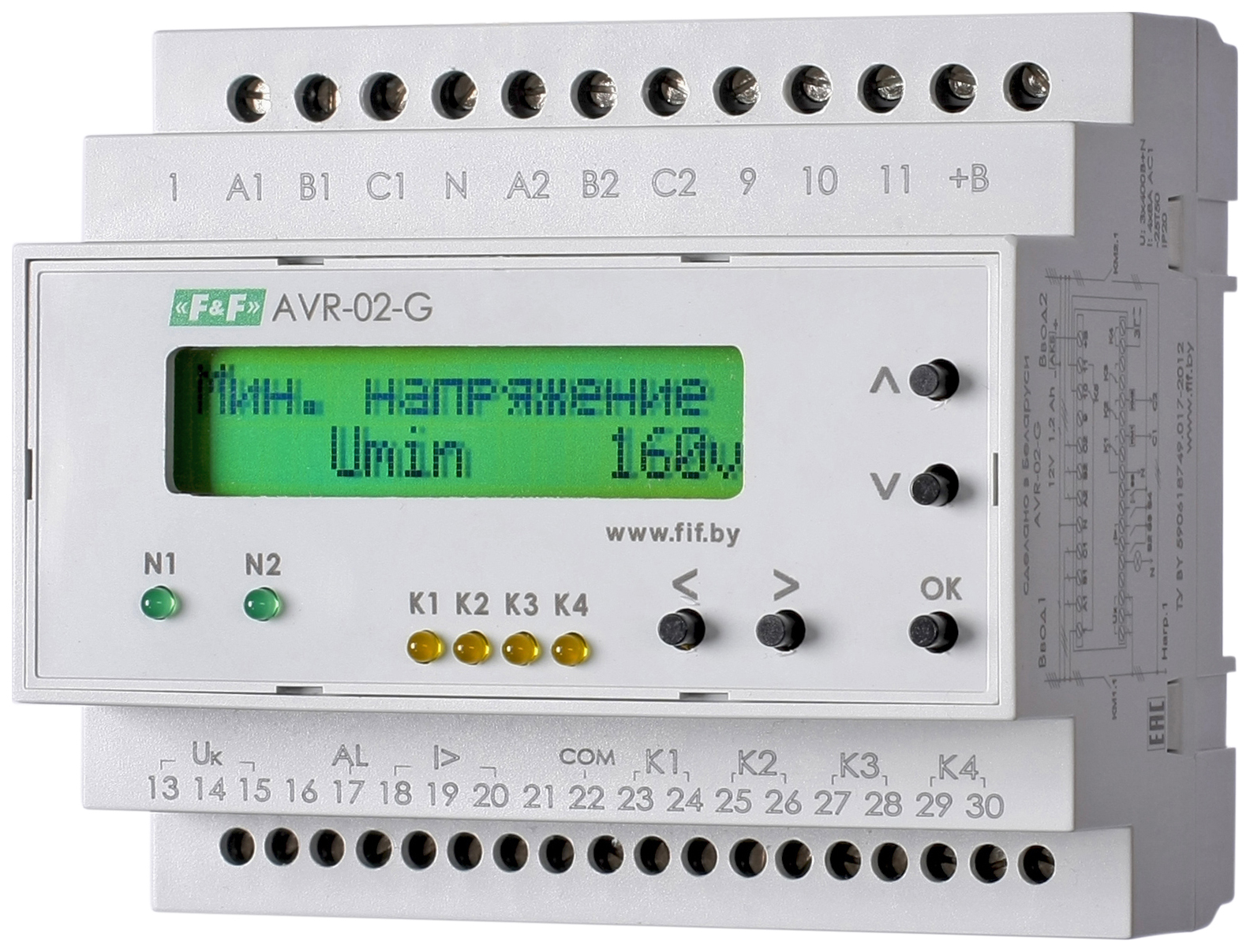

Монтаж на DIN-рейку. Предназначено для для работы в составе блоков (шкафов) управления автоматическим включением источников резервного питания (АВР) для бесперебойного электроснабжения потребителей электроэнергии. Применяется для построения систем ввода резервного питания. Устройство управления AVR-02-G контролирует напряжение на основном вводе трехфазной сети переменного тока. Если напряжение в пределах нормы, нагрузка подключается к вводу с помощью внешнего силового аппарата (контактора, автоматического выключателя с моторным приводом и т.п.), которым управляет исполнительное реле AVR-02-G. При аварии основного ввода нагрузка переключается на резервный. При восстановлении питания на основном вводе нагрузка переключается на него. Изделие имеет входы контроля положения и входы контроля - аварийных контактов силового аппарата. По ним определяется его состояние, не допускается “встречное” включение вводов и подключение исправного ввода на аварийную линию питания нагрузки. Допустимые пределы напряжения и временные параметры переключения устанавливаются с лицевой панели AVR-02. Питание осуществляется от контролируемых вводов. Особенности: контроль чередования фаз; контроль синфазности вводов; контроль работы резервной линии от генератора; контроль положения силового аппарата; контроль состояния аварийных цепей силового аппарата; управление контакторами и моторными приводами; формирование напряжения цепей питания и контроля силовыми аппаратами; формирование сигнала «Авария»; формирование сигнала запуска генератора «ЗГ»; возможность работы от внешней аккумуляторной батареи 12В 1,2Аh и ее поддержка в заряженном состоянии; пуско-наладочный режим; ограничение доступа к настройкам вводом PIN-кода.; для работы в составе блоков АВР 2.0, АВР 2.1; тип контролируемых линий - 3 фазы, 4-х проводная(3х400В+N); контакты - 4 NO/NC+1NO.
