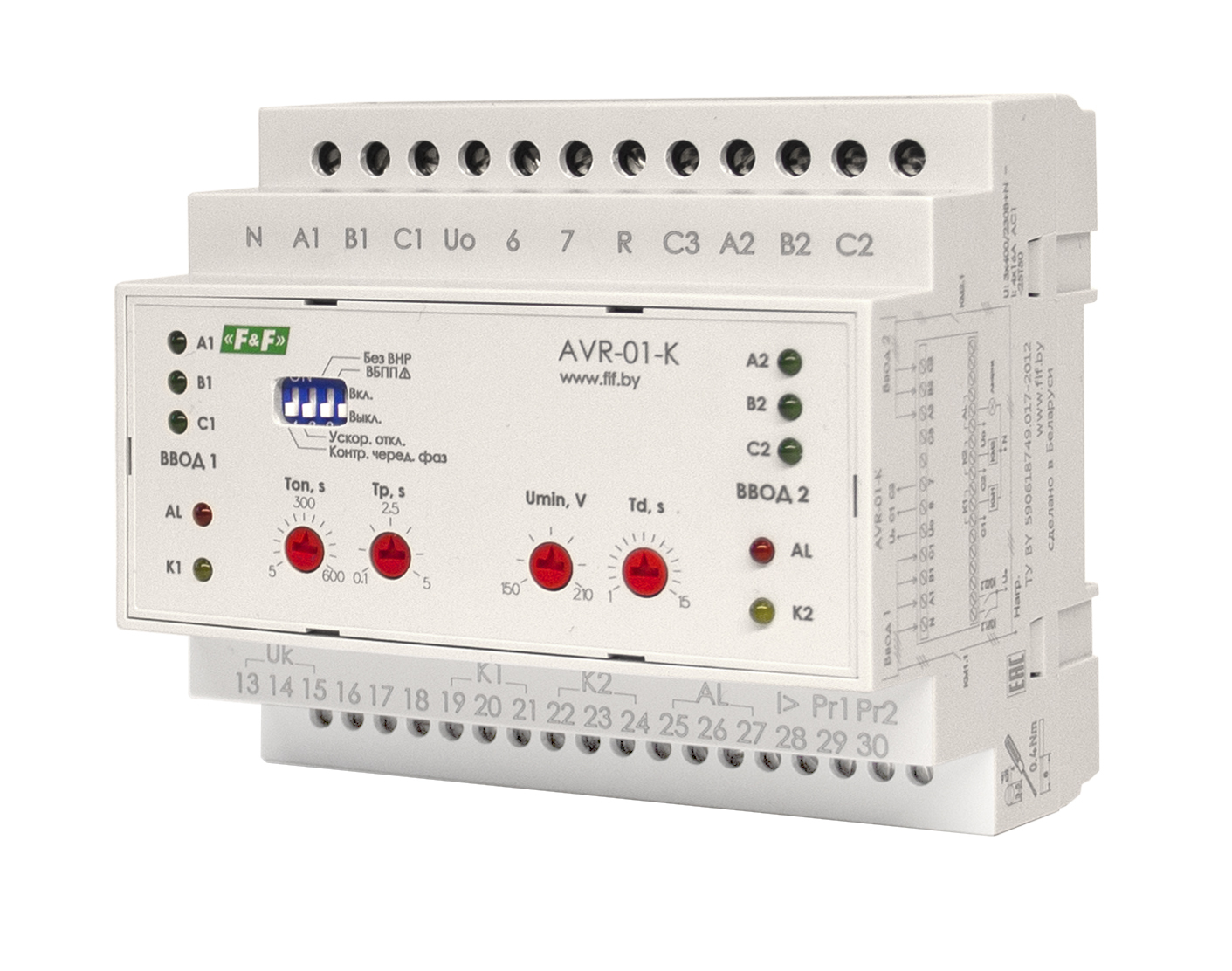

Монтаж на DIN-рейку. Предназначено для построения схем автоматического ввода резервного питания (АВР) на объектах с двумя вводами питания и одной отходящей к нагрузке линии. Применяется для построения систем ввода резервного питания. Устройство управления AVR-01-K контролирует напряжение на двух трехфазных вводах сети питания, если напряжение не выходит за установленные пределы, нагрузка подключается к одному из вводов (в зависимости от установленного приоритета) с помощью внешнего коммутирующего устройства (контактор, автоматический выключатель с электроприводом и т.д.) управляемого устройством AVR-01-K. При выходе напряжения на используемом вводе за установленные пределы (превышение, понижение и т.д.) питание нагрузки будет осуществляться от другого ввода, если его параметры находятся в установленных пределах. После восстановления сетевого напряжения на основном вводе, в зависимости от выбранного приоритета , нагрузка переключится на него либо сохранит питание от текущего ввода. При переключении устройство контролирует положение контактов силового аппарата, что бы при залипании его контактов не допустить включение резервной линии и тем самым не создать “встречного” напряжения. На протяжении всего времени работы осуществляется контроль аварийных цепей автоматических выключателей с электроприводом (цепь сигнализации, срабатывание теплового и/или электромагнитного расцепителей сверхтока), и в случае аварии отключает питание от неисправной нагрузки, до выяснения и устранения причин аварии и сброса аварийного состояния на устройстве AVR-01-K. Особенности: управление контакторами и моторными приводами; формирование напряжения питания цепей контроля и управления силовыми аппаратами; cмена приоритетного ввода посредством внешнего переключателя; возможность работы в ручном режиме; возможность работы без восстановления нормального режима; наличие входов аварийного отключения нагрузки; контроль чередования и асимметрии фаз; возможность настройки нижнего порога напряжения с регулируемой задержкой отключения; тип контролируемых линий - 4-х проводная (3х400В+N); контакты - 4 NO/NC (4 переключающих).
