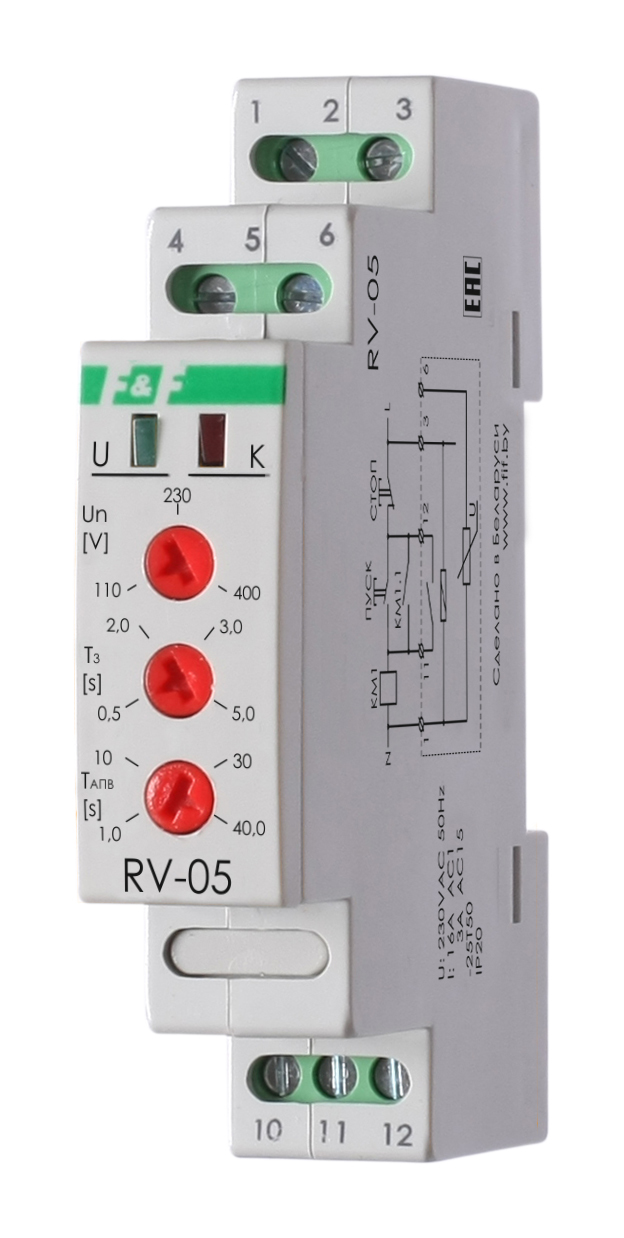

Монтаж на DIN-рейку. Предназначено для повторного включения в работу пускателей и контакторов при отключении из работы после кратковременного (на время переключения АВР или АПВ) отключения или просадки напряжения питания. Принцип работы: при восстановлении питания за промежуток времени меньше заданного («Т3»), если на момент отключения пускатель был включен (на контрольном контакте 6 присутствовало напряжение питания), устройство ожидает появления напряжения на контакте 4 затем начинается отсчет времени восстановления питания («ТАПВ»), по истечении которого производится повторное включение пускателя (кратковременно замыкаются контакты 11–12 на 0,5 с). Контакт 4 предназначен для последовательного подключения устройств (каскадного включения нагрузок). Отсчет времени повторного включения осуществляется после подачи напряжения на данный контакт. Если во время отсчета времени АПВ («ТАПВ») сигнал на клемме исчезнет - повторное включение будет отменено. Повторный пуск не производится если: - перед отключением напряжения питания пускатель был отключен вручную или устройствами защиты; - напряжение питания ниже 0,8Uн; - отключение напряжения питания не привело к отключению пускателя; - отсутствует напряжение на контакте 4. При отключении пускателя кнопкой «СТОП» реле формирует контрольный импульс защиты от дребезга контактов (контакты 11–12 замыкаются на 0,2 с). Особенности: - автоматический перезапуск оборудования при кратковременном отключении или падении напряжения питания при срабатывании автоматики АВР, АПВ, включение нагрузки большой мощности и т.д.; - защита сетей питания от больших пусковых токов последовательным подключением нагрузок через установленные выдержки времени; - три номинальных напряжения питания: 110 В, 230 В, 400 В.Напряжение питания 80-420 В AC. Коммутируемый ток 16 А, контакт 1NO/NC .
