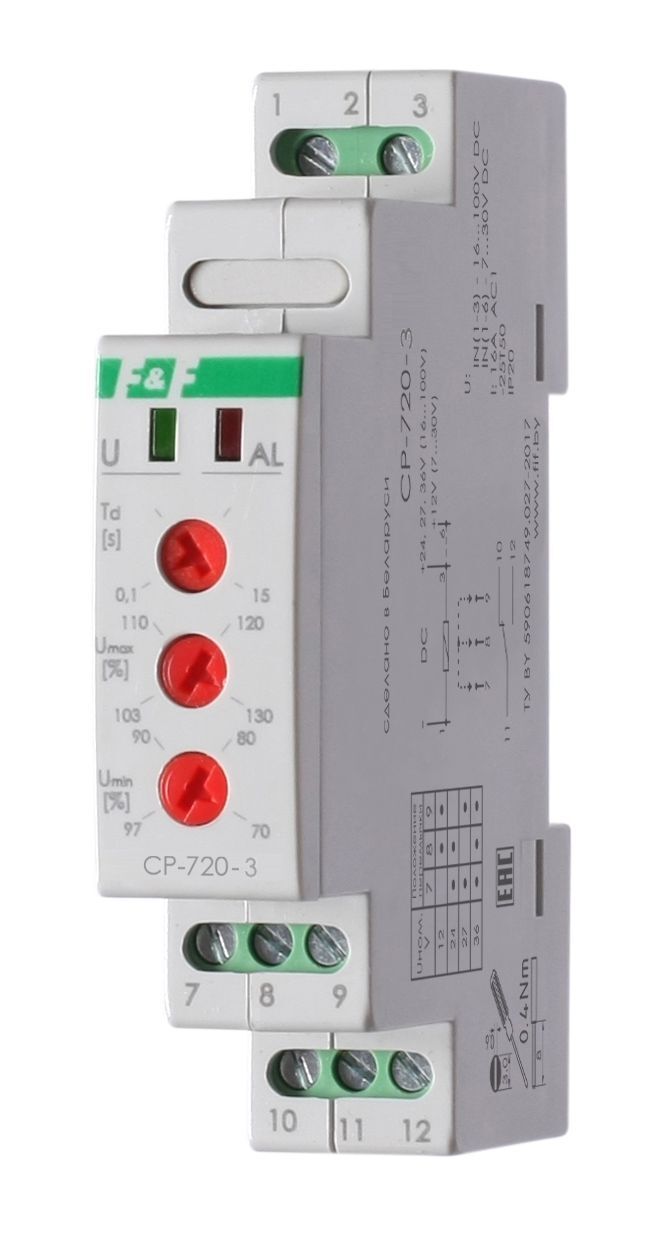

Монтаж на DIN-рейку. Предназначено для контроля величины напряжения постоянного тока источников питания, аккумуляторов, солнечных панелей, генераторов и др., выдачи сигнала управления в системах автоматики, защиты электрооборудования при выходе напряжения за установленные пределы. Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11 и 12 исполнительного реле замкнуты – горит зеленый светодиод. При выходе напряжения за установленные пределы реле переключается, замыкаются контакты 10-11. защищаемое оборудование. После восстановления напряжения реле включается автоматически через время повторного включения (4 секунды). Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. Выбор номинального напряжения осуществляется путем установки перемычки (только при отключенном устройстве) между клеммами 7, 8, 9 согласно табл. 1. Особенности: напряжение питания 7..100 В DC; номинальное напряжение - 12, 24, 27, 36 В; максимальный ток нагрузки - 16 А; контакты - 1NO/NC.
