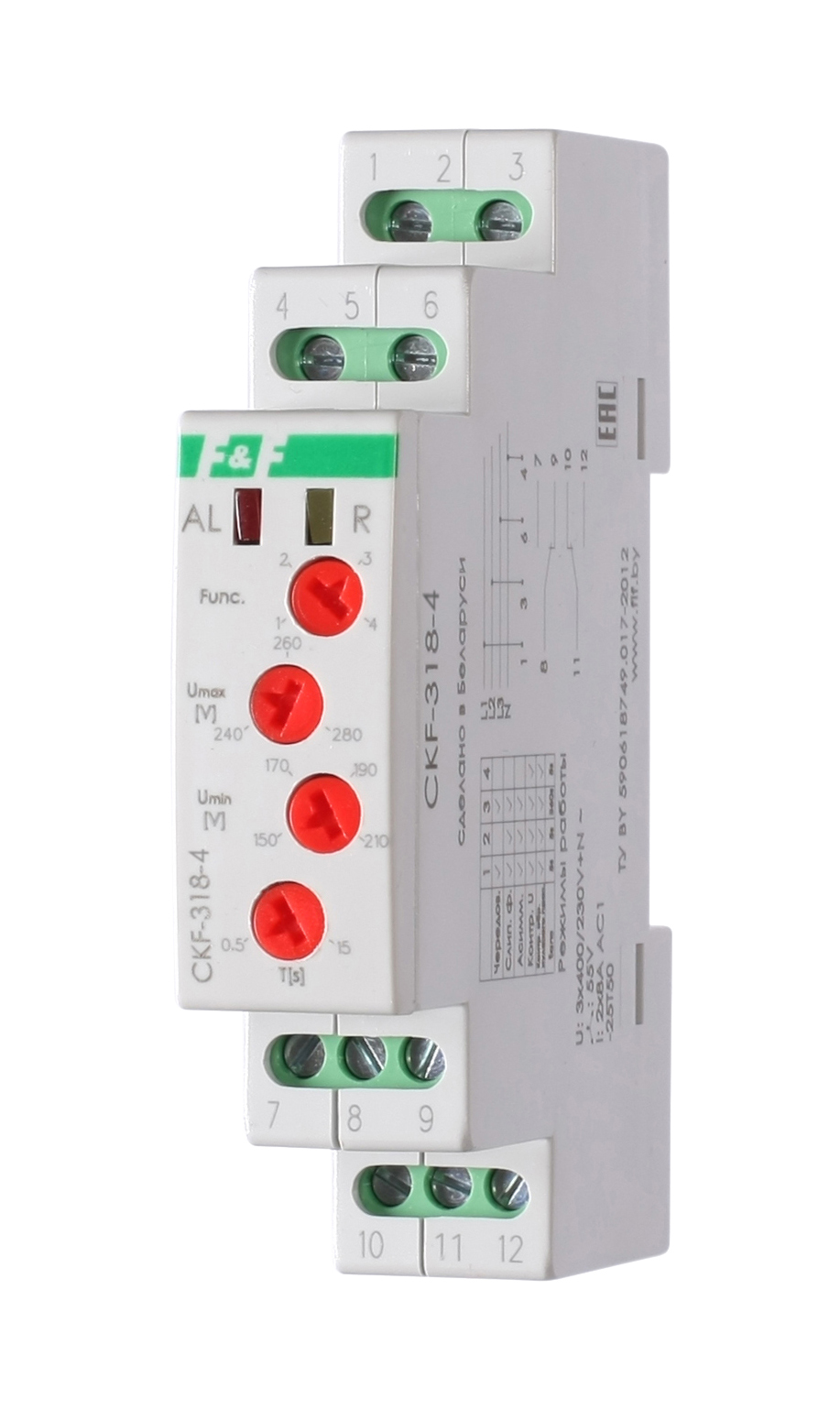

Назначение Реле контроля фаз CKF-318-4 предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия напряжения хотя бы в одной из фаз, асимметрии напряжения, повышения напряжения, снижения напряжения, «слипания» фаз, нарушения чередования фаз, обрыва нулевого провода, превышения температуры обмоток двигателей, оснащенных датчиками температуры (термисторами). Отличительные особенности: 1.Контроль наличия фаз. 2.Контроль асимметрии между фазами. 3.Контроль верхнего значения напряжения. 4.Контроль нижнего значения напряжения. 5.Контроль слипания фаз. 6.Контроль чередования фаз. 7.Контроль обрыва нулевого провода. 8. Контроль температуры электродвигателя. Принцип работы Переключателем на лицевой панели устанавливается один из 4-х режимов работы (см. табл.1). После подачи напряжения питания, если параметры сети и температуры в допустимых пределах, контакты 11-12 замыкаются, горит жёлтый светодиод на лицевой панели, нагрузка может быть подключена к сети питания. При выходе параметров сети и/или температуры за допустимые пределы контакты 11-12 размыкаются, и нагрузка отключается. Включение происходит автоматически после восстановления параметров в допустимые пределы. Область применения Применяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.
