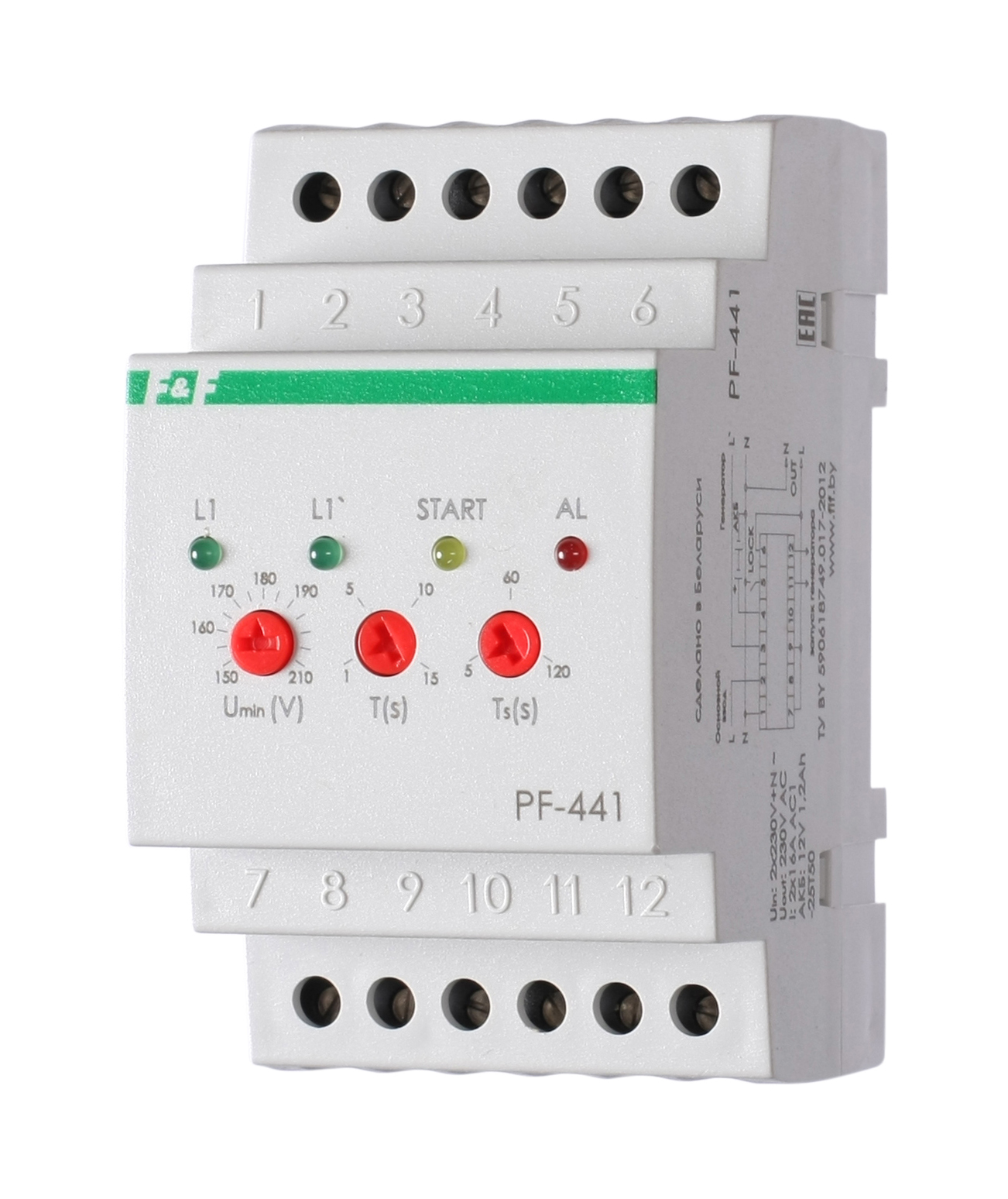

Монтаж на DIN-рейку. Для контроля напряжения в однофазной сети питания и переключения потребителей на резервный ввод от генератора при выходе напряжения в сети за установленные пределы. Если напряжение в сети в допустимых пределах, нагрузка через замкнутые контакты 2-7 подключена к сети. При выходе напряжения за установленные пределы контакты 2-7 размыкаются и нагрузка отключается. Через 15 секунд замыкаются контакты 11-12 и подается сигнал на запуск генератора. После выхода его в рабочий режим (напряжение генератора стабильно и находится в допустимых пределах) контакты 3-9 замыкаются и нагрузка подключается к генератору. При восстановлении напряжения в сети через 10 секунд контакты 3-9 размыкаются, через 0,3 секунды замыкаются контакты 2-7 и нагрузка подключается к сети питания. Особенности: защита нагрузки от пониженного и повышенного напряжения; контроль включения нагрузки, защита от «встречного» напряжения; формирование сигнала запуска генератора; контроль запуска генератора; аварийное отключение нагрузки внешним сигналом; работа от внешней аккумуляторной батареи и ее поддержание в рабочем состоянии; напряжение питания 3x230+N В AC; порог переключения (нижний - 150...210 В, верхний - 270 В); максимальный коммутируемый ток 16 А.
